一、成套技術簡介

本儀器超聲波流量傳感器特點：采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流雙向的聲波傳輸時間，根據時差（或多普勒）計算出流速。具有穩定性好、零點漂移小、瞬時跟蹤快、裝夾位置要求低、測量精度高，量程比寬、抗干擾性強等特點。為了充分發揮超聲波在線測試資源利用率，本系統通過搭建綜合超聲波測試平臺，利用軟件代替硬件先進技術，實現一個測試平臺完成“酸化在線遠程監測”、“流量在線流量校準”、“洗井遠程流量監測”等三套儀器功能，具體如下：

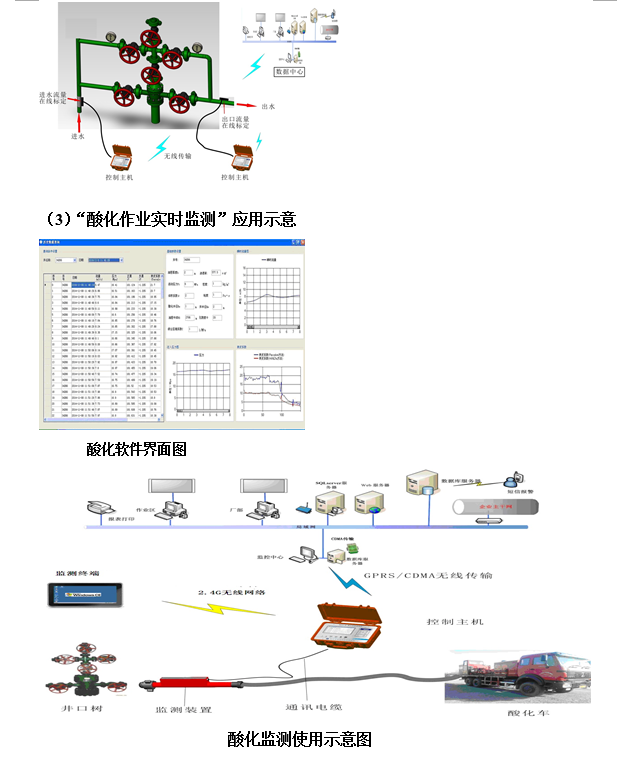

“酸化遠程監測技術”通過配置帶有壓力傳感器的高壓直管段，測量水井酸化入注量和酸化作業實時壓力，數據無線遠程傳輸至四化平臺，由軟件計算酸化作業表皮系數，自動評估酸化作業效果，實現酸化工況在線/遠程評估和分析。

 “在線流量標定成套技術”通過技術創新，實現了計量儀表免拆卸自動在線標定的夢想。該技術的出現徹底克服了傳統計量檢定工作存在的：拆裝工作量巨大﹑作業安全隱患﹑影響注水效率﹑不能完全排除計量偏差等問題，是油田注水計量工作的一場革命，它的推廣實施將為油田節約大量的檢定費用。

“在線洗井流量實時遠傳監測”配水間高壓流量計為保證配注計量和控制精度要求，流量計量程不可能選擇大到洗井流量范圍（磁電式和電磁式流量計量程******不能超過20倍），所以洗井流量基本無法準確計量和管理。本成套技術實現了計量儀表免拆卸自動在線洗井流量實時遠傳監測。該技術超寬的量程徹底克服了配水間流量計無法計量洗井水量問題。

二.系統基本參數

1、用       途：各種流量測量，（在線流量校準，洗井流量計量，酸化監測等）

2、適用介質：均勻流體, 且氣泡或固體顆粒的體積含量<10% 。

3、使用溫度：-20 ℃~ 60 ℃

4、流速范圍 : 0.01～25 m/s

5、流量范圍：0 ～ 200ｍ３/h

6、測量精度：0.5%F.S

7、適用管徑:   DN10～400mm

8、電       源：系統內置可充電大容量鋰電池，可連續工作10小時。

9、無線傳輸：短距傳輸為無線433模式；遠距傳輸采用全網通模式,

                       支持4G/GPRS/CDMA,物聯網/zigbee等目前通用的無

                       線通訊方式。

三、成套技術的特點：

①配水間無障礙安裝。結構尺寸按照標準配水間管道施工和焊接要求設計制作，安裝時無需改變配水間現有結構，使用方便。

②角式流量計前垂直安裝，不易結垢，且清理方便，可在線除垢。不銹鋼管特殊加工工藝，不易腐蝕，有利于保證長期使用測量的準確性。

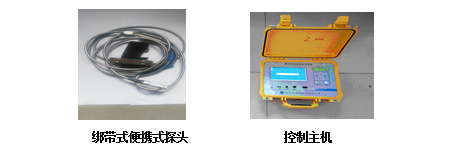

③測量主機采用便攜式設計，操作界面簡單，輸入被測管線參數后，即可自動測量，自動檢定，自動判別，并可實現數據存儲和遠傳。

④“綁帶式”快裝探頭使用極其方便 ，比傳統安裝速度要快2~3倍，特別適合批量檢定工作。

⑤量程范圍（量程比）極大，遠超傳統的其它類型流量計，即

         可滿足日常生產的中小流量測量，又可滿足大流量洗井的計

         量要求。

⑥測量精度高，實驗室可達0.2級，實際使用中也在0.5級精度

         左右，高于其它類型的流量計，可做為計量校準用途。

四、現場使用情況：

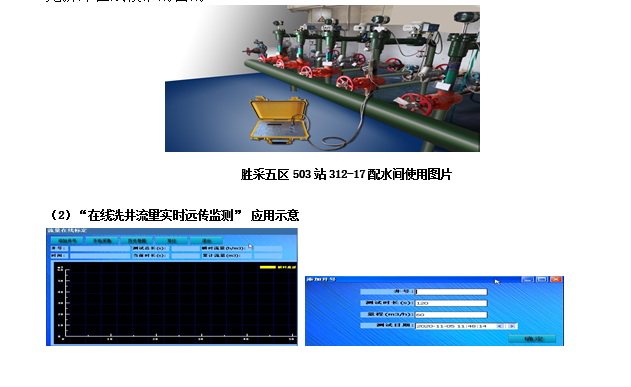

（1）“注水在線流量校準” 經勝采五區503站312-17配水間安裝10口井后，在線流量校準使用證明，本成套技術檢測方便快捷準確，智能化程度高,實現了免拆卸在線校準的目的。
